代码架构

总体设计

图示

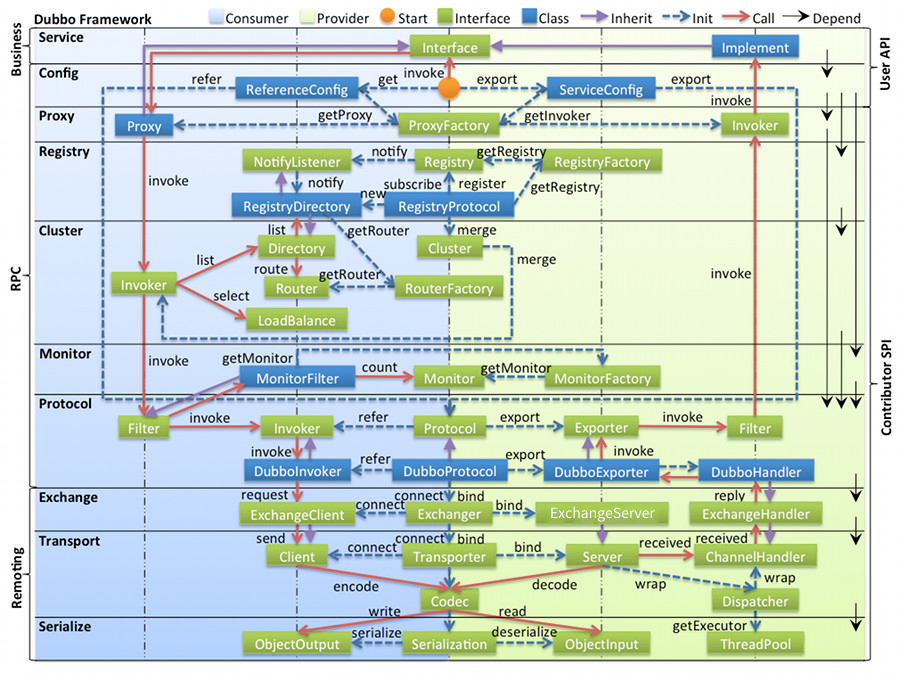

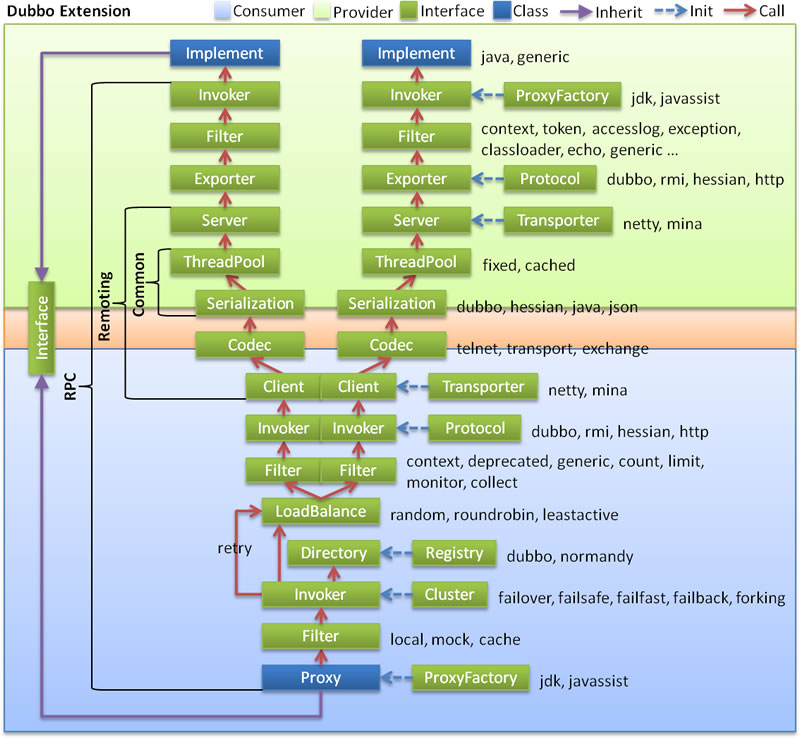

• 图中左侧淡蓝色背景为服务消费者使用的接口，右侧淡绿色背景为服务提供者使用的接口，中间轴线上的接口为双方共同使用的接口。
• 图中从下往上分为十层，每层都是单向依赖，右侧黑色箭头代表层与层之间的依赖关系，每层都可以剥离上层进行复用。其中 Service 和 Config 层是 API，其他层是 SPI。
• 图中绿色小块是扩展接口，蓝色小块是实现类，图中只展示了与每层关联的实现类。
• 图中蓝色虚线是初始化过程，即启动时的组装链，红色实线是方法调用过程，即运行时调用链，紫色三角形箭头是继承关系，可以将子类看作父类的同一个节点，线上面的文字是调用的方法。

各层描述

• Config 配置层：外部配置接口，以 ServiceConfig、ReferenceConfig 为中心，可以直 接初始化配置类，也可以通过 spring 解析配置生成配置类
• Proxy 服务代理层：服务接口透明代理，生成服务客户端 Stub 和服务器 Skeleton，以 ServiceProxy 为中心，扩展接口为 ProxyFactory
• Registry 注册中心层：封装服务地址的注册与发现，以服务 URL 为中心，扩展接口为 RegistryFactory、Registry、RegistryService
• Cluster 路由层：封装多个提供者的路由与负载均衡，并桥接注册中心，以 Invoker 为中心，扩展接口为 Cluster、Directory、Router、LoadBalance
• Monitor 监控层：RPC 调用次数和调用时间监控，以 Statistics 为中心，扩展接口为 MonitorFactory、Monitor、MonitorService
• Protocol 远程调用层：封装 RPC 调用，以 Invocation、Result 为中心，扩展接口为 Protocol、Invoker、Exporter
• Exchange 信息交换层：封装请求响应模式，同步到异步，以 Request、Response 为中心，扩展接口为 Exchanger、ExchangeChannel、ExchangeClient、ExchangeServer
• Transport 网络传输层：抽象 mina 和 netty 为统一接口，以 Message 为中心，扩展接口为 Channel、Transporter、Client、Server、Codec
• Serialize 数据序列化层：一些可复用的工具，扩展接口为 Serialization、ObjectInput、ObjectOutput、ThreadPool

关系描述

• 在 RPC 中，Protocol 是核心层，即只要有 Protocol + Invoker + Exporter，就可以完成非透明的 RPC 调用，然后在 Invoker 的主要流程上添加 Filter 拦截点。
• 图中的 Consumer 和 Provider 是抽象概念，只是为了让观看者更直观地理解哪些类属于客户端和服务器。之所以不使用 Client 和 Server，是因为 Dubbo 在很多场景下使用 Provider、Consumer、Registry、Monitor 来划分逻辑拓扑节点，并保持统一的概念。
• Cluster 是一个外围概念，所以 Cluster 的目的是将多个 Invoker 伪装成一个 Invoker，这样其他人只需要关注 Protocol 层的 Invoker 即可。添加 Cluster 或移除 Cluster 不会影响其他层，因为只有一个 Provider，不需要 Cluster。
• Proxy 层封装了所有接口的透明代理，Invoker 是其他层中的中心。只有当它暴露给用户时，Proxy 用于将 Invoker 转换为接口，或将接口实现转换为 Invoker，即移除 Proxy 层 RPC 可以运行，但它不那么透明，看起来不像调用本地服务一样调用远程服务。
• 远程调用实现是 Dubbo 协议的实现。如果您选择 RMI 协议，则不会使用整个远程调用。远程调用分为传输层和信息交换层。传输层只负责单向消息传输，Netty、Grizzly 的抽象，也可以扩展 UDP 传输，交换层在传输层之上封装了请求-响应语义。
• 注册中心和监控中心实际上并不算作一层，而是一个独立的节点，只是为了全局概述，才将其绘制在一起。

模块子包

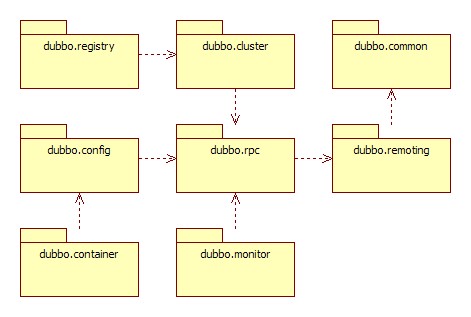

模块描述

• dubbo-common 公共逻辑模块：包含 Util 类和通用模型。
• dubbo-remoting 远程通信模块：相当于 Dubbo 协议的实现，如果 RPC 使用 RMI 协议，则不需要使用此包。
• dubbo-rpc 远程调用模块：抽象各种协议和动态代理，只包含一对一调用，不关心集群管理。
• dubbo-cluster 集群模块：将多个服务提供者伪装成一个提供者，包括：负载均衡、容错、路由等。集群的地址列表可以静态配置，也可以由注册中心发送配置。
• dubbo-registry 注册中心模块：基于注册中心发布的集群方式，以及各种注册中心的抽象。
• dubbo-monitor 监控模块：统计服务调用次数、调用时间以及调用链跟踪服务。
• dubbo-config 配置模块：Dubbo 的外部 API，用户通过 Config 使用 Dubbo，隐藏了 Dubbo 的所有细节。
• dubbo-container 容器模块：是一个 Standlone 容器，加载一个简单的 Main 来启动 Spring，因为服务通常不需要 Tomcat/JBoss 等 Web 容器的功能，所以不需要使用 Web 容器来加载服务。

总体而言，子包是按照层次结构进行的。与分层不同的是

• 容器是一个服务容器，用于部署和运行服务，并没有绘制在层级中。
• 协议层和代理层都放置在 rpc 模块中。这两个层是 rpc 的核心。当不需要集群时，即只有一个提供者，就可以只使用这两个层来完成 rpc 调用。
• 传输层和交换层都放置在 remoting 模块中，是 rpc 调用的通信基础。
• 序列化层放置在 common 模块中，以便更好地复用。

依赖关系

图示

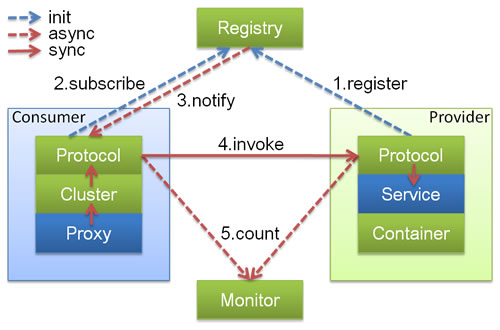

• 图中的小方块 Protocol、Cluster、Proxy、Service、Container、Registry、Monitor 代表层级或模块，蓝色表示它们与业务交互，绿色表示它们只与 Dubbo 内部交互。
• 图中的背景方块 Consumer、Provider、Registry、Monitor 代表部署逻辑拓扑节点。
• 图中的蓝色虚线表示初始化时的调用，红色虚线表示运行时的异步调用，红色实线表示运行时的同步调用。
• 图中只包含 RPC 层，不包含 Remoting 层。Remoting 被隐式地包含在整个 Protocol 中。

调用链

扩展通用设计图中的红色调用链，如下所示

暴露服务时序

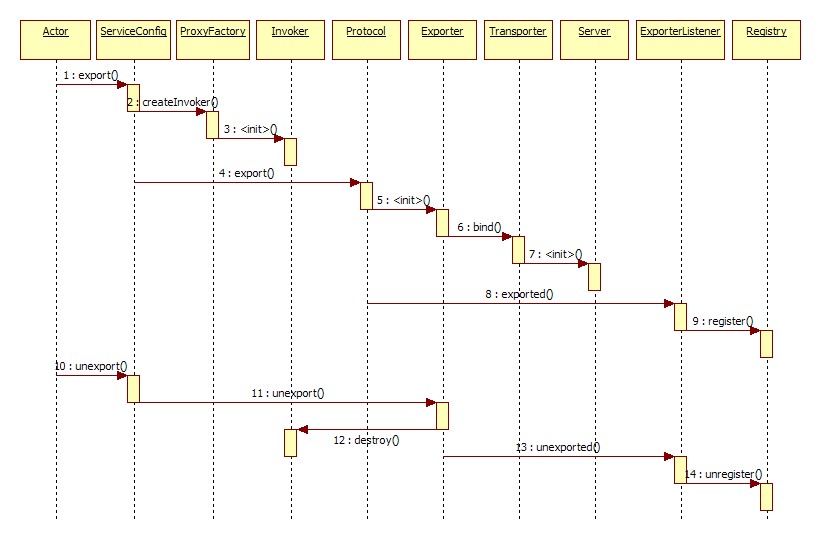

扩展通用设计图右侧服务提供者暴露服务的蓝色初始化链，时序图如下所示

引用服务时序

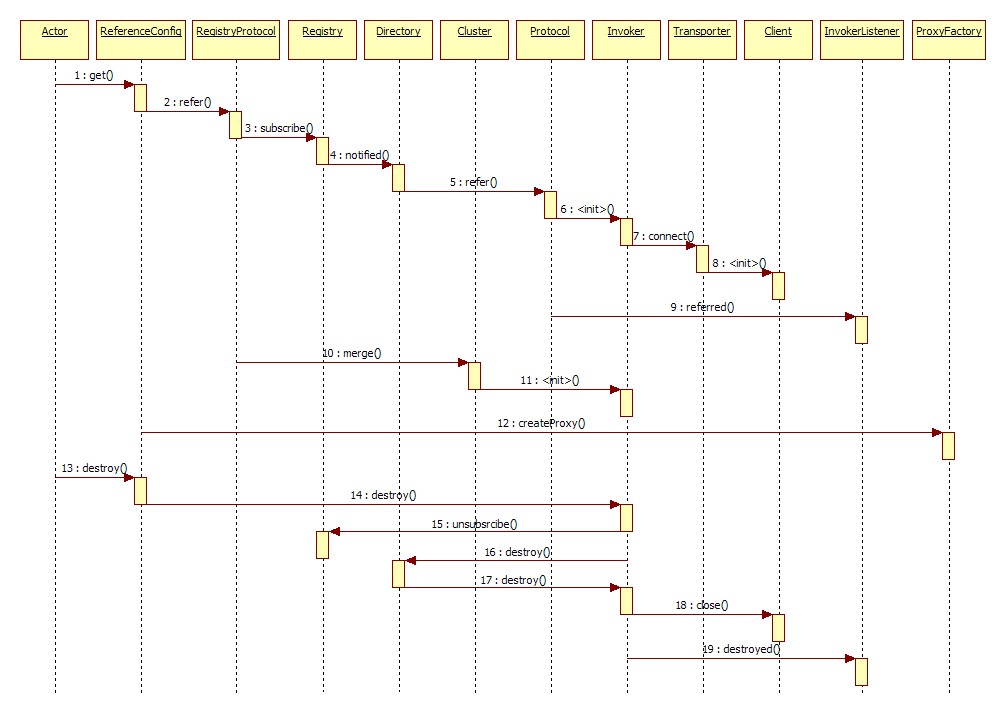

扩展通用设计图左侧服务消费者引用服务的绿色初始化链，时序图如下所示

领域模型

在 Dubbo 的核心领域模型中

• Protocol 是服务领域，是 Invoker 暴露和引用的主要功能入口，负责 Invoker 的生命周期管理。
• Invoker 是一个实体领域，它是 Dubbo 的核心模型，其他模型都与它紧密相关，或者转换为它，它代表一个可执行体，可以向它发起 invoke 调用，它可能是一个本地实现，也可能是一个远程实现，甚至可能是一个集群实现。
• Invocation 是一个会话领域，它保存调用过程中的变量，例如方法名、参数等。

基本设计原则

• 采用微内核 + 插件模式，微内核只负责组装插件，Dubbo 自身的功能也是通过扩展点实现的，即 Dubbo 的所有功能点都可以被用户自定义的扩展替换。
• URL 用作配置信息的统一格式，所有扩展点都通过传递 URL 来携带配置信息。
