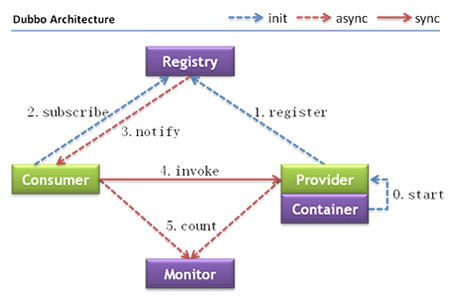

整体架构

节点角色描述

调用关系描述

0. 服务容器负责启动、加载和运行服务提供者。
1. 服务提供者启动时，会向注册中心注册它提供的服务。
2. 服务消费者启动时，会向注册中心订阅它需要的服务。
3. 注册中心会将服务提供者地址列表返回给消费者。如果有变化，注册中心会基于长连接将变更数据推送到消费者。
4. 服务消费者从提供者地址列表中，根据软负载均衡算法选择一个提供者进行调用，如果调用失败，则选择另一个提供者进行调用。
5. 服务消费者和提供者会将调用次数和调用时间累积在内存中，并每分钟定期将统计数据发送到监控中心。

Dubbo 架构具有以下特点，即连通性、健壮性、可扩展性和对未来架构的升级能力。

连通性

• 注册中心负责服务地址的注册和查找，相当于目录服务。服务提供者和消费者只在启动时与注册中心交互。注册中心不转发请求，压力较小
• 监控中心负责统计服务调用次数、调用时间等，统计数据先在内存中汇总，每分钟发送到监控中心服务器，并在报表中显示
• 服务提供者向注册中心注册它提供的服务，并向监控中心上报调用时间，不包含网络开销
• 服务消费者从注册中心获取服务提供者的地址列表，根据负载算法直接调用提供者，并向监控中心上报调用时间，包含网络开销
• 注册中心、服务提供者和服务消费者都是长连接，除了监控中心
• 注册中心通过长连接感知服务提供者的存在，如果服务提供者宕机，注册中心会立即推送事件通知消费者
• 注册中心和监控中心都宕机，运行的提供者和消费者不受影响。消费者在本地缓存提供者列表
• 注册中心和监控中心都是可选的，服务消费者可以直接连接服务提供者

健壮性

• 监控中心宕机不影响使用，但会丢失部分采样数据
• 数据库宕机后，注册中心仍然可以通过缓存提供服务列表查询，但无法注册新的服务
• 注册中心采用 peer-to-peer 集群，当任何一个宕机时，会自动切换到另一个
• 注册中心完全宕机后，服务提供者和服务消费者仍然可以通过本地缓存进行通信
• 服务提供者无状态，如果任何一个宕机，不会影响使用
• 服务提供者全部宕机后，服务消费者应用将不可用，并将无限重连等待服务提供者恢复

可扩展性

• 注册中心是 peer-to-peer 集群，可以动态增加机器部署实例，所有客户端都会自动发现新的注册中心
• 服务提供者无状态，可以动态增加机器部署实例，注册中心会将新的服务提供者信息推送到消费者

升级能力

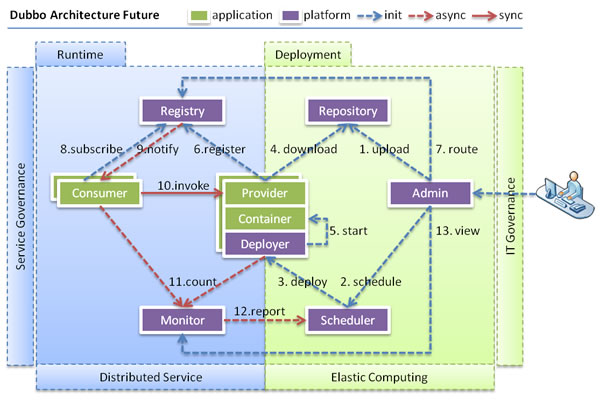

当服务集群规模进一步扩大，IT 治理架构进一步升级时，需要实现动态部署，进行流量计算，现有的分布式服务架构不会带来阻力。下图是未来可能的架构

节点角色描述
